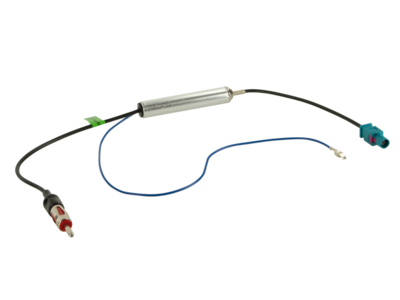

ACV - Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI lose

Antennenadapter Fakra(m)>DIN(m) 12V Phantom LEONI lose

Artnr.: 1524-03-1

Antennenadapter

acv LEONI / ROKA PRO

Antennenkabel, Verlängerungen und Antennenadapter der acv LEONI Serie zeichnen sich durch die Verwendung von LEONI Coaxialkabeln und hochwertigen OEM Steckern des deutschen Herstellers ROKA aus.

LEONI als weltweit agierendes und zertifiziertes Unternehmen im Bereich von Fahrzeugleitungen aller Art, Mitglied in internationalen Fachkreisen und Kabelzulieferer aller Hersteller, bietet unter anderem LEONI Dacar Coaxialkabel zur Daten- und Signalübertragung nach höchsten OEM Standards und Freigaben.

ROKA (RObert KArst) ist als mittelständiges Unternehmen ISO/TS 16949 zertifiziert und erfüllt hiermit Zusatzanforderungen als Zulieferer der Automobilindustrie und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil > FAKRA ist ROKA maßgeblich an der herstellerübergreifenden Entwicklung von Antennenkabel-Steckverbindersystemen beteiligt.

LEONI Coaxialkabel mit besten Kopplungswiderstands- und Schirmdämpfungseigenschaften bei gerigner Signaldämpfung, verlustarm und störungssicher für maximalen Empfang.

FAKRA OEM Stecker und hochwertige acv Anschlüsse mit maximaler Kontaktsicherheit.

Hinweis:

• blau: +12V geschaltet Antennenremote
• Fahrzeuge mit einer Antenne

Bei Empfangsproblemen:

• Empfang mit OEM Gerät prüfen
• Antennenkabel und Antennendapter auf Durchgang prüfen
• +12V Phantomspeisung Adapterausgang prüfen
• +12V Antennenremotealternativbelegung mit OEM Gerät prüfen
• Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
• Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
• Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Technische Daten:

• +12V Phantomspeisung
• Anschluss: Fakra Z(m) > DIN(m)
• Länge: 20 cm

Aufbau

• Kabel: LEONI Dacar
• Leiter: Staku-Litze blank 40%iACS
• Dielektrikum: XPE Naturfarbe
• Schirmung 1: Aluniniumfolie kaschiert
• Schirmung 2: Geflecht aus Cu-Drähten / verzinnt / Cu ETP 1 gem. EN 13602
• Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur

• Leiterwiderstand: 317 Ohm/km
• Kapazität bei 1 kHz: 106 pF/m
• Wellenwiderstand: 50 Ohm +/- 3 Ohm
• Verkürzungsfaktor: ca. 66%
• Schirmdämpfung: 75 dB min.

Mechanische Eigenschaften

• Leitungsgewicht: ca. 12,4 kg/km
• Biegeradius einfach: 3 x d
• Biegeradius mehrfach: 10 x d

Für folgende Anwendung:

• Antenne > Radioanschluss Adapter

Für folgende Fahrzeuge geeignet:

Alfa Romeo

• Alfa Romeo Giuletta (Typ 940) 04/2016 - 02/2021*
• Alfa Romeo MiTo (Typ 955) 10/2013 - 08/2016
• Alfa Romeo MiTo (Typ 955) 08/2016 - 08/2018

Audi

• Audi A1 (8X) 07/2010 - 11/2014***
• Audi A1 (8X) 11/2014 - 04/2018***
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 (B6 (8E) 11/2000 - 10/2005
• Audi A4 (B7 (8E) 11/2004 - 02/2009
• Audi A5 (8T/8F) 06/2007 - 10/2011
• Audi A6 (C5/B4) 05/2001 - 03/2006
• Audi Q3 (8U) 10/2011 - 11/2014***
• Audi Q3 (8U) 02/2015 - 06/2018***
• Audi Q5 (8R) 09/2008 - 05/2012***
• Audi Q5 (8R) 09/2012 - 01/2017***
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8J) 04/2006 - 04/2010
• Audi TT (8J) 08/2010 - 03/2014

BMW

• BMW 1er (F20/F21) 09/2011 - 02/2015
• BMW 2er (F22/F23/F87) 03/2014 - 06/2017
• BMW 3er (F30/F31/F34/F80) 11/2012 - 06/2016
• BMW 4er (F32/F33/F36/F82/F83) 10/2013 - 02/2017
• BMW X5 (F5/F85) 011/2013 - 07/2018

Cadillac

• Cadillac BLS 2006 - 2011

Chevrolet

• Chevrolet Equinox 2009 - 2016

Citroën

• Citroën Berlingo (7) 06/2008 - 03/2012
• Citroën Berlingo (7) 04/2012 - 05/2015
• Citroën Berlingo (7) 06/2016 - 06/2018
• Citroën C1 (P) 03/2012 - 06/2014
• Citroën C2 (J) 12/2004 - 12/2009
• Citroën C3 (F) 10/2005 - 01/2010
• Citroën C3 (S) 01/2010 - 01/2017
• Citroën C4 (L) 11/2004 - 08/2010
• Citroën C5 (D) 10/2004 - 04/2008
• Citroën C8 (E) 01/2008 - 07/2012
• Citroën C8 (E) 07/2012 - 06/2014
• Citroën DS3 (S) 03/2010 - 07/2014
• Citroën DS4 (N) 05/2011 - 10/2015
• Citroen Jumpy (X) 02/2007 - 05/2016
• Citroen Jumpy (V) 09/2016 - 2023
• Citroen Jumper (250) 05/2014 - 2023******
• Citroën Spacetourer (V) 11/2016 - 01/2022
• Citroën e-Spacetourer (V) 11/2022 - 2023

Dacia

• Dacia Duster (SR) 01/2018 - 07/2021
• Dacia Duster (SR) 09/2021 - 2023

Fiat

• Fiat 500 (ZAF 312) 07/2015 - 2023
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat 500X (ZAF 334) 01/2015 - 08/2018
• Fiat 500X (ZAF 334) 09/2018 - 2023
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZAF 250) 05/2014 -11/2021**
• Fiat Ducato (ZAF 250) 11/2021 - 2023**
• Fiat Panda (ZAF 312) 03/2012 - 11/2020
• Fiat Scudo (ZAF 270) 02/2007 - 07/2016
• Fiat Talento (ZAF 296) 07/2016 - 10/2021
• Fiat Ulysse (ZAF179) 01/2008 - 04/2010

Ford

• Ford B-MAX (JK8) 10/2012 - 09/2017
• Ford C-MAX (DXA) 11/2010 - 05/2015
• Ford C-MAX (DXA) 06/2015 - 12/2019
• Ford Ecosport (JK8) 02/2014 - 10/2017
• Ford Fiesta (JA8/JR8) 01/2013 - 06/2017
• Ford Focus (DYB) 09/2011 - 09/2014
• Ford Focus (DBY) 10/2014 - 08/2018
• Ford Kuga (DM2) 03/2013 - 01/2017
• Ford Kuga (DM2) 01/2017 - 12/2019
• Ford Ranger (2AB) 12/2011 - 12/2015
• Ford Ranger (2AB) 01/2016 - 01/2019
• Ford Ranger (2AB) 01/2019 - 2022
• Ford Transit Connect (PJ2) 12/2013 - 05/2018
• Ford Transit Custom (FAC/FDA) 08/2012 - 06/2016
• Ford Transit Custom (FAC/FAD) 06/2016 - 01/2018
• Ford Transit Tourneo Connect (PJ2) 12/2013 - 05/2018
• Ford Transit Tourneo Custom (FAC/FAD) 08/2012 - 06/2016
• Ford Transit Tourneo Custom (FAC/FAD) 06/2016 - 01/2018
• Ford Transit (V363) (FCA/FAD) 08/2014 - 06/2016
• Ford Transit (V363) (FCA/FAD) 06/2016 - 06/2019

Kia

• Kia Ceed (ED) 10/2009 - 03/2013
• Kia Venga (YN) 02/2010 - 01/2015*****
• Kia Venga (YN) 01/2015 - 08/2018*****

MAN

• MAN TGE 04/2017 - 2023***

Mercedes

• Mercedes Actros 4 (4Gen/MP4) 2011 - 2019
• Mercedes Actros 5 (5Gen/MP5) 2019 - 2021
• Mercedes Arocs 1 (1Gen) 2013 - 2019
• Mercedes Arocs 2 (2Gen) 2019 - 2023
• Mercedes Atego 2 (2Gen) 2013 - 2023
• Mercedes Citan 415 (W415) 10/2012 - 08/2021**
• Mercedes Citan 420 (W420) 10/2021 - 2023**
• Mercedes Econic 2 (2Gen) 2013 - 2023
• Mercedes Sprinter (W907/W910) 06/2018 - 12/2020
• Mercedes Sprinter (W907/W910) 11/2019 - 2023
• Mercedes Vito (W447) 10/2014 - 02/2019****
• Mercedes Vito (W447) 05/2019 - 2023****

Nissan

• Nissan NV400 (M) 09/2010 - 06/2014**
• Nissan NV400 (M) 07/2014- 07/2020**
• Nissan NV400 (M) 07/2020 - 12/2021**
• Nissan Primastar (4/F4/J4) 01/2011 - 05/2015**
• Nissan Primastar (4/J4) 09/2021 - 2023
• Nissan Townstar (NFK) 06/2022 - 2023

Opel

• Opel Adam (M-A) 01/2013 - 06/2017
• Opel Adam (M-A) 06/2017 - 05/2019
• Opel Agila A (H00) 06/2003 - 10/2007
• Opel Antara (L-A) 11/2006 - 11/2010
• Opel Antara (L-A) 01/2011 - 03/2015
• Opel Astra H (A-H) 03/2004 - 02/2007
• Opel Astra H (A-H) 02/2007 - 11/2010
• Opel Astra J (P-J) 12/2009 - 06/2012
• Opel Astra J (P-J) 12/2011 - 04/2018
• Opel Astra K (B-K) 10/2015 - 09/2019
• Opel Combo (C) 10/2004 - 09/2011
• Opel Corsa C (X01) 07/2003 - 07/2006
• Opel Corsa D (S07) 10/2006 - 11/2010
• Opel Corsa D (S07) 01/2011 - 08/2014
• Opel Corsa E (X15) 12/2014 - 05/2019
• Opel Insignia A (G09) 11/2008 - 06/2013
• Opel Karl (D-A) 06/2015 - 06/2019
• Opel Meriva A (X01) 11/2005 - 03/2010
• Opel Merina B (S10) 05/2010 - 11/2013
• Opel Merina B (S10) 01/2014 - 07/2017
• Opel Mokka (J-A) 10/2012 - 12/2014
• Opel Mokka (J-A) 12/2014 - 06/2016
• Opel Movano B (X62) 05/2011 - 09/2019**
• Opel Movano B (X62) 10/2019 - 08/2021**
• Opel Movano Cargo C (Y) 10/2021 - 2023*
• Opel Signum I (Z03) 09/2005 - 08/2008
• Opel Tigra Twin Top (X-C) 07/2004 - 11/2009
• Opel Vectra C (Z02) 09/2005 - 09/2008
• Opel Vivaro A (X83) 09/2006 - 07/2014
• Opel Vivaro B (X82) 07/2014 - 01/2019**
• Opel Vivaro C (V) 09/2019 - 2023**
• Opel Zafira B (A-H) 07/2005 - 06/2010
• Opel Zafira B (A-H) 02/2008 - 12/2014
• Opel Zafira Tourer (P12) 01/2012 - 06/2016

Peugeot

• Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015
• Peugeot 208 (C) 04/2012 - 04/2015
• Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
• Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
• Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 03/2011
• Peugeot 807 (E) 02/2008 - 06/2014
• Peugeot Boxer (Y) 09/2014 - 2023*
• Peugeot Expert (X) 02/2007 - 08/2016
• Peugeot Expert (V) 09/2016 - 01/2022
• Peugeot e-Expert (V) 10/2020 - 2023
• Peugeot Partner (7) 05/2008 - 03/2012
• Peugeot Partner (7) 03/2012 - 05/2015
• Peugeot Partner (7) 04/2015 - 08/2018
• Peugeot Partner Elektric (7) 04/2015 - 08/2019
• Peugeot RCZ (4J) 04/2010 - 09/2015
• Peugeot Traveler (V) 09/2016 - 01/2022**
• Peugeot e-Traveler (V) 10/2020 - 2023**

Renault

• Renault Captur (R) 06/2013 - 12/2019**
• Renault Clio III (R) 05/2009 - 07/2014
• Renault Clio IV (X98) 11/2012 - 06/2016
• Renault Clio IV (X98) 06/2016 - 12/2020
• Renault Express (RJK) 05/2021 - 2023**
• Renault Fluence (Z) 07/2010 - 11/2012
• Renault Z.E. Fluence (L30Z) 03/2012 - 12/2013
• Renault Kangoo (W) 03/2013 - 12/2020**
• Renault Kangoo Rapid (W) 05/2013 - 05/2021**
• Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022**
• Renault Kangoo III (RJK) 05/2021 - 2023**
• Renault Master III (M) 09/2014 - 09/2019**
• Renault Master III (M) 10/2019 - 2023**
• Renault Mégane III (BZ/Z) 11/2008 - 02/2012
• Renault Mégane III (BZ/Z) 06/2010 - 12/2013
• Renault Megane III (Z/BZ) 01/2014 - 07/2016
• Renault Scenic III (JZ) 06/2009 - 02/2012
• Renault Scenic III (JZ) 02/2012 -03/2013
• Renault Scenic III (JZ) 03/2013 - 09/2016
• Renault Grand Scenic (JZ) 04/2009 - 02/2012
• Renault Grand Scenic (JZ) 02/2012 - 03/2013
• Renault Grand Scenic (JZ) 03/2013 - 09/2016
• Renault Trafic III (L/JL) 09/2014 - 07/2019**
• Renault Trafic III (L/JL) 09/2019 - 03/2022**
• Renault Trafic III (L/JL) 05/2021 - 2023**
• Renault Twingo II (N) 09/2009 - 12/2011
• Renault Twingo II (N) 01/2012 - 07/2014
• Renault Twingo III (AH) 09/2014 - 04/2019**
• Renault Wind (N) 08/2010 - 08/2013

Saab

• Saab 9-3 (YS3F) 2007 - 2012
• Saab 9-3 (YTN) 2013 - 2014
• Saab 9.5 (YS3E) 09/2005 - 06/2010
• Saab 9.5 (YS3G) 06/2010 - 02/2011

Seat

• Seat Alhambra (7N) 10/2010 - 04/2015
• Seat Alhambra (7N) 06/2015 - 01/2022***
• Seat Altea (5P) 06/2004 - 03/2009
• Seat Altea (5P) 04/2009 - 07/2015
• Seat Exeo (3R) 03/2009 - 05/2013
• Seat Ibiza (6J) 06/2008 - 02/2012
• Seat Ibiza (6J) 03/2012 - 06/2015
• Seat Ibiza (6P) 07/2015 - 04/2017***
• Seat Ibiza (KJ) 07/2017 - 03/2021***
• Seat Leon (1P) 09/2005 - 03/2009
• Seat Leon (1P) 04-2009 - 11/2012
• Seat Leon (5F) 11/2012 - 12/2016***
• Seat Leon (5F) 11/2016 - 01/2020***
• Seat Mii (AA) 12/2011 - 06/2019***
• Seat Mii (AA) 01/2020 - 02/2021***
• Seat Toledo (5P) 01/2005 - 10/2009
• Seat Toledo (NH) 03/2013 - 05/2015***
• Seat Toledo (NH) 05/2015 - 08/2018***

Skoda

• Skoda Citigo (AA) 06/2012 - 05/2017
• Skoda Citigo (AA) 05/2017 - 06/2019***
• Skoda Fabia (5J) 03/2007 - 04/2010
• Skoda Fabia (5J) 06/2010 - 06/2014
• Skoda Fabia (5J) 11/2014 - 08/2018***
• Skoda Fabia (5J) 08/2018 -05/2021***
• Skoda Karoq (NU) 11/2017 - 11/2021***
• Skoda Kodiaq (NS) 03/2017 - 06/2021***
• Skoda Octavia (1Z) 06/2004 - 05/2009
• Skoda Octavia (1Z) 01/2009 - 03/2013
• Skoda Octavia (5E) 02/2013 - 12/2016***
• Skoda Octavia (5E) 01/2017 - 01/2020***
• Skoda Rapid (NH) 10/2012 - 04/2015
• Skoda Rapid (NH) 04/2015 - 05/2017***
• Skoda Rapid (NH) 05/2017 - 02/2019***
• Skoda Roomster (5J) 09/2006 - 04/2010
• Skoda Roomster (5J) 06/2010 - 02/2015
• Skoda Superb (3T) 07/2008 - 05/2013
• Skoda Superb (3T) 06/2013 - 05/2015
• Skoda Superb (3V) 06/2015 - 06/2019***
• Skoda Yeti (5L) 08/2009 - 10/2013
• Skoda Yeti (5L) 10/2013 - 07/2017***

Smart

• Smart ForTwo (453) 11/2014 - 06/2019

Toyota

• Toyota Aygo (AB1) 02/2012 - 06/2014
• Toyota Proace 03/2013 - 08/2016

Volvo

• Volvo V70 (B) 08/2007 - 05/2010
• Volvo XC70 (B) 08/2007 - 05/2010
• Volvo S80 (AS) 05/2006 - 04/2009
• Volvo S80 (AS) 04/2009 - 05/2010

VW

• VW Amarok (2H) 07/2010 - 08/2016
• VW Amarok (2H) 09/2016 - 07/2020***
• VW Arteon (3H) 11/2017 - 06/2020***
• VW Beetle (16) 11/2011 - 06/2016
• VW Beetle (16) 06/2016 - 03/2018***
• VW Caddy III (2K) 10/2003 - 08/2010
• VW Caddy III (2K) 09/2010 - 04/2015
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Caravelle (7H) 10/2004 - 09/2009
• VW Caravelle (7H) 09/2009 - 05/2015
• VW Crafter II (SY/SZ) 03/2017 - 2023***
• VW CC (3C/35) 06/2008 - 11/2011
• VW CC (3C/35) 02/2012 - 08/2016
• VW Eos (1F) 05/2006 - 10/2010
• VW Eos (1F) 10/2010 - 04/2015
• VW Fox (5Z) 04/2005 - 06/2011
• VW Golf V (1K) 11/2003 - 09/2008
• VW Golf V (1KM) 06/2007 - 10/2009
• VW Golf V Plus (1KP) 01/2005 - 02/2009
• VW Golf VI (1K) 11/2008 - 09/2012
• VW Golf VI (1KM) 11/2009 - 04/2013
• VW Golf VI Plus (1KP) 03/2009 - 01/2014
• VW Golf VII (AU) 11/2012 - 12/2016***
• VW Golf VII (AU) 03/2017 - 05/2020***
• VW Grand California (SY/SZ) 03/2019 - 2023***
• VW Jetta III (1K5/1KM) 09/2005 - 10/2010
• VW Jetta IV (162) 01/2011 - 08/2014
• VW Multivan (7H) 02/2003 -09/2009**
• VW Multivan (7H) 09/2009 - 05/2015**
• VW Passat B6 (3C2) 11/2005 - 07/2010
• VW Passat B6 (3C5) 08/2005 - 07/2010
• VW Passat B7 (3C/362) 11/2010 - 10/2014
• VW Passat B8 (B8) 10/2014 - 05/2019
• VW Phaeton (3D) 05/2007 - 05/2010
• VW Polo IV (9N) 03/2005 - 03/2009
• VW Polo V (6R) 06/2009 - 01/2014
• VW Polo V (6R) 04/2014 - 07/2017***
• VW Polo VI (AW) 11/2017 - 05/2021***
• VW Scirocco III (13) 08/2008 - 04/2014
• VW Sharan II (7N) 08/2010 - 04/2015
• VW Sharan II (7N) 07/2015 - 10/2021***
• VW T5 Transporter (7H) 08/2003 - 09/2009
• VW T5 Transporter (7H) 09/2009 - 05/2015
• VW T6 (7HC) 07/2015 - 08/2019***
• VW T6.1 (7HC) 11/2019 - 2023***
• VW T-Roc (A1) 11/2017 - 10/2021***
• VW Tiguan I (5N) 10/2007 - 02/2011
• VW Tiguan I (5N) 06/2011 - 04/2016
• VW Tiguan II (5N) 05/2016 - 05/2021***
• VW Touareg I (7L) 06/2003 - 11/2006**
• VW Touareg I (7L) 11/2006 - 02/2010**
• VW Touran (1T) 01/2003 - 09/2006
• VW Touran (1T) 11/2006 - 04/2010
• VW Touran (1T) 08/2010 - 04/2015
• VW Touran (5T) 09/2015 - 2023***
• VW UP! (AA) 12/2011 - 06/2016
• VW UP! (AA) 07/2016 - 12/2022***

• *Fahrzeuge mit Mopar Uconnect OEM Gerät
• **Fahrzeuge ohne Antennenremote im Werksstecker
• ***Fahrzeuge mit 52 Pin Quadlockstecker > nur +12V Antennenanlagen
• ****Fahrzeuge mit Audio15 OEM Gerät > Doppelantenne Windschutzscheibe A-Säule links/rechts
• *****Fahrzeuge ohne OEM Navigation
• ******Fahrzeuge ohne Stabdachantenne
