42ctsmartlead

LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion

Artnr.: 42ctsmartlead

Radioanschlusskabel acv > Geräte mit LFB-Anlernfunktion Blaupunkt / China HU / ESX / Garmin/ Kenwood 2020> / Snooper / XZent

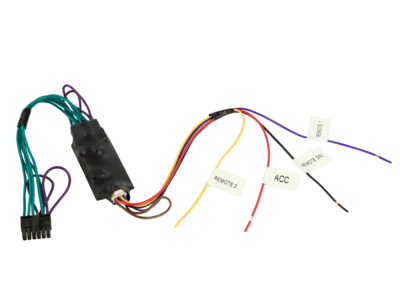

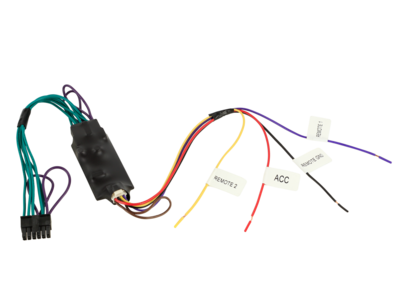

Das Smartlead stellt für analog anlernbare Geräte mit Zwei- oder Dreikabelsteuerung alle verfügbaren Lenkradfernbedienungssignale inklusive Scrollradfunktionen zur Verfügung.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Geräteanschlüsse müssen vor der Verbindung des Lenkradfernbedienungsinterfaces mit dem Fahrzeug getätigt werden.

Zusätzlich muss die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

• Anschluss: 12 Pin Microfit > Key1 / Key2 / GND
• rot: +12V Zündungsstrom Klemme 15 abgesichert

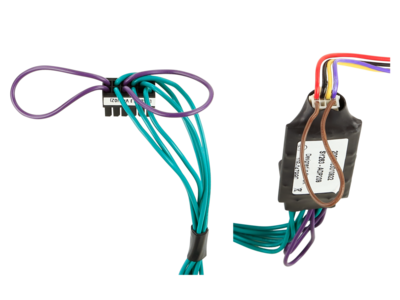

• braun: Programmierbrücke (siehe BDA)
• LFB-Radioanschlusskabel für acv LFB Interfaces 42s xxxxx
• LFB-Radioanschlusskabel für Infodapterc 43u xxxx

Für folgende Anwendung:

• Geräte mit analoger LFB-Anlernfunktion
• Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
• China HU Key1 / Key2 / (GND) Anschluss
• ESX Key1 / Key2 Anschluss
• Garmin Key1 / Key2 /GND Anschluss
• Kenwood 2020> Key1 / Key2 / GND Anschluss
• Snooper Key1 / Key2 Anschluss
• XZent Key1 / Key2 / GND Anschluss
